Les plaques ACTIFLOOR sont présentées sous forme d’un système complet et prêt à l’emploi pour la réalisation de chapes et planchers flottants.
Le système comprend :
• 1 plaque de fond de coffrage O.S.B. de 18 mm, dimensions : 2500 x1250,
• 10 patins ACTIFOAM de 75 mm x 100 mm d’épaisseur 50 mm, collés et disposés suivant un calepinage type de 625 mm x 500 mm,
• 1 laine de roche épaisseur 40 mm couvrant la surface entre patins,
• Bande isolation périphérique en option.
| Modèles | Couleurs | Plage de charge permanente | Fo | Charge Maximum Temporaire |
|---|---|---|---|---|
| ACTIFLOOR 400 | GRIS | 1320 à 2640 N/m2 | 13 à 7,5 Hz | 3840 N/m2 |
| ACTIFLOOR 510 | BEIGE | 2640 à 5280 N/m2 | 12 à 7,5 Hz | 7680 N/m2 |
| ACTIFLOOR 570 | ROSE | 5280 à 7200 N/m2 | 11,5 à 9,5 Hz | 10080 N/m2 |
| ACTIFLOOR 680 | TURQUOISE | 7200 à 10800 N/m2 | 10,5 à 8 Hz | 14880 N/m2 |
Exemple de sélection :
Dalle béton armé de 120 mm avec surcharge d'exploitation de 400kgs/m2 :
On choisira le type ACTIFLOOR 510 pour une performance optimale.

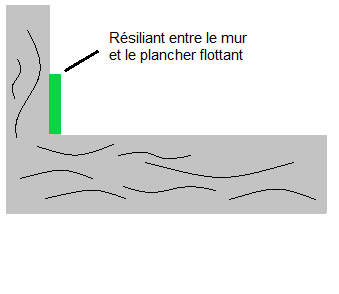

Pose de l'isolation périphérique :
La dalle-support sera lisse, propre et de niveau. l'isolation périphérique dépassera de 2 à 3 cm le niveau du sol fini

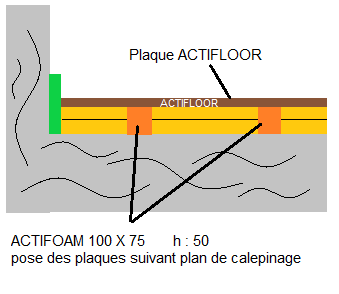

Pose des plaques ACTIFLOOR

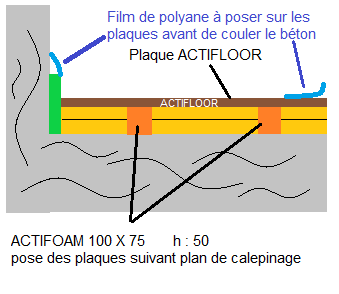

Pose de polyane Isolant
Le film polyane débordera largement de l’isolation périphérique.
Il sera maintenu contre les parois par du ruban adhésif

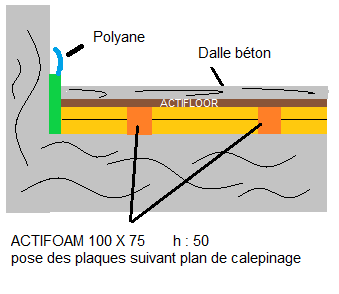

Coulage de la dalle
Nota : Bien veiller à ne pas percer ou déchirer le polyane lors de la mise en place du ferraillage.
Coulage de la dalle en une fois
