Traitement des bruits solidiens
Le savoir faire d'un vrai partenaire
ACTIV réalise les notes de calcul des plots et boîtes à ressort. Les gammes standard et les plots et boîtes à ressort sont fabriqués sur notre site de production situé dans l'Oise.
L'expérience
La société ACTIV vous propose une large gamme de plots et de suspentes anti-vibratoires répondant à la majorité de vos attentes.
Ils sont disponibles en stock afin de vous livrer dans les meilleurs délais.
La capacité des matériaux à contrôler les vibrations, dépend de leur flexion sous charge. La flexion est définie par la différence de hauteur avec le matériaux libre.
C'est ce facteur décisif qui va déterminer l'efficacité du filtrage vibratoire.
Les plots que nous proposons permettent d'obtenir une gamme de fréquence propre comprise entre 1,2 et 16 Hz.
Pour des applications spécifiques, ACTIV est dotée d'une série de plots à amortissement visqueux pour supporter des charges allant de quelques kilogrammes à plusieurs tonnes.
Les valeurs
30 ans d'expertise nous ont permis de développer une gamme complète de dispositifs acoustiques et vibratoires afin de concevoir avec les maîtres d'ouvrages et les installateurs des solutions conformes aux normes internationales.
Nos solutions anti-vibratoires
Les solutions : suspentes à ressort
Caractéristiques

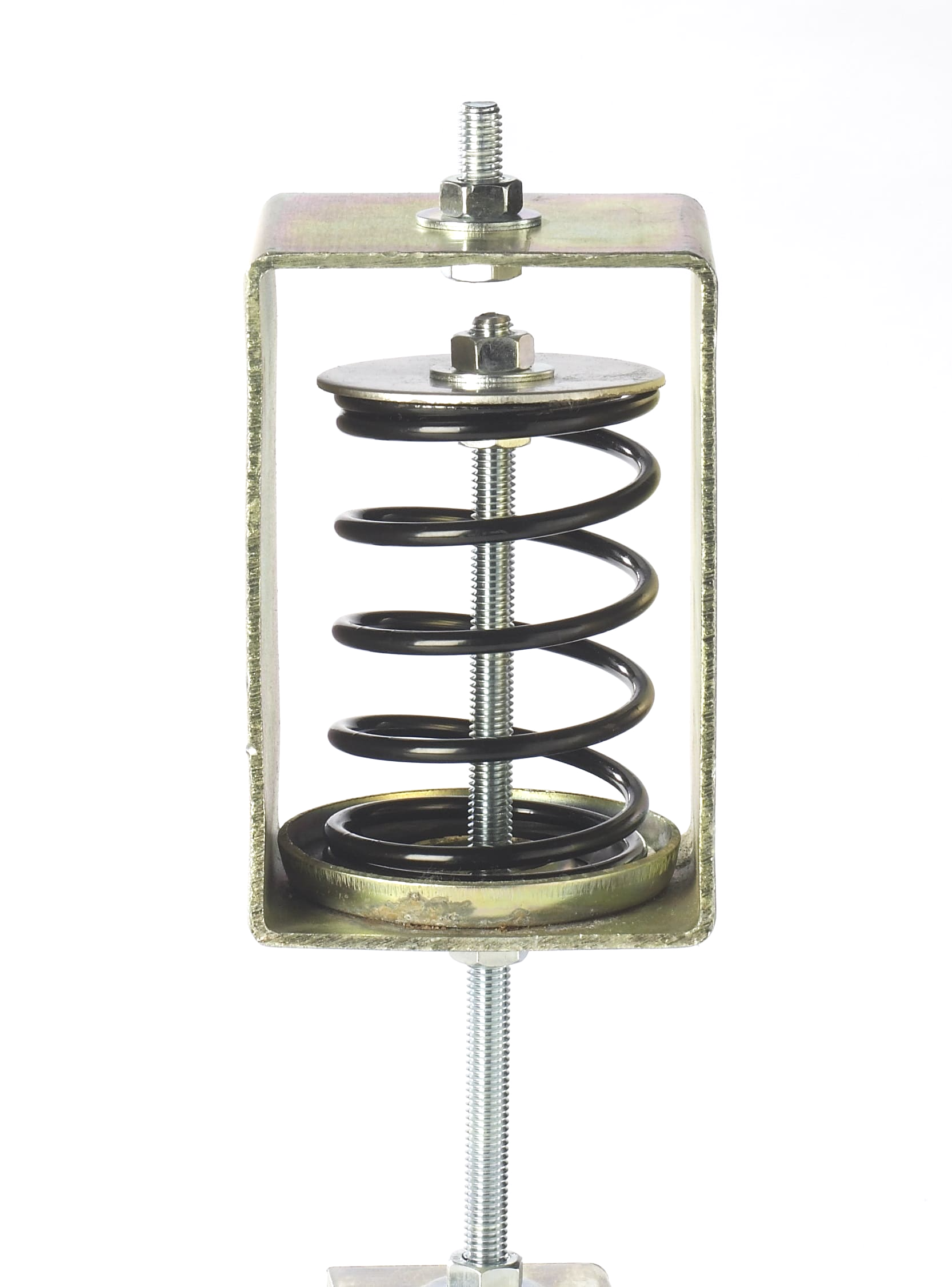

Les suspentes de la série SP sont constituées de :
- un ressort en acier à haute résistance pouvant être mis sans risque à spires jointives,
- un cadre support avec centreur et filtre néoprène, pour les fixations,
- deux tiges haute et basse filetées M8 à M24 selon les modèles pour les fixations.
Les ressorts sont protégés par zingage ou selon les modèles par une peinture époxy polyester noir ; les pièces mécaniques sont traitées par zingage ou selon les modèles par zingage-bichromatage.
Conditions d’ambiance : -40°C à + 60°C (jusqu’à 150°C en retirant les éléments en caoutchouc).
Options selon les types de support (à préciser au moment de la commande) :
« G » : boîtiers galvanisés et visserie en inox pour le montage en extérieur
« E » : boîtiers peints en époxy
- pour les tuyauteries chaudes (à préciser)
Application
Ces séries sont destinées au montage de matériels sous plafonds, charpentes ou potences.
Elles sont particulièrement recommandées pour les gaines de ventilation, les tuyauteries, les groupes de climatisation et ventilation et les plafonds acoustiques.
Performance
Suivant les charges statiques et les modèles, les fréquences naturelles de ces supports se situent entre 2.0 Hz et 5 Hz, ce qui leur confère un très haut pouvoir filtrant, même pour les machines tournant à très basse vitesse.
Pour de plus amples informations voir notre catalogue à télécharger : gamme complète et détails techniques gamme SP (p 46)
Les solutions : plots antivibratoires à un ou plusieurs ressorts
Caractéristiques

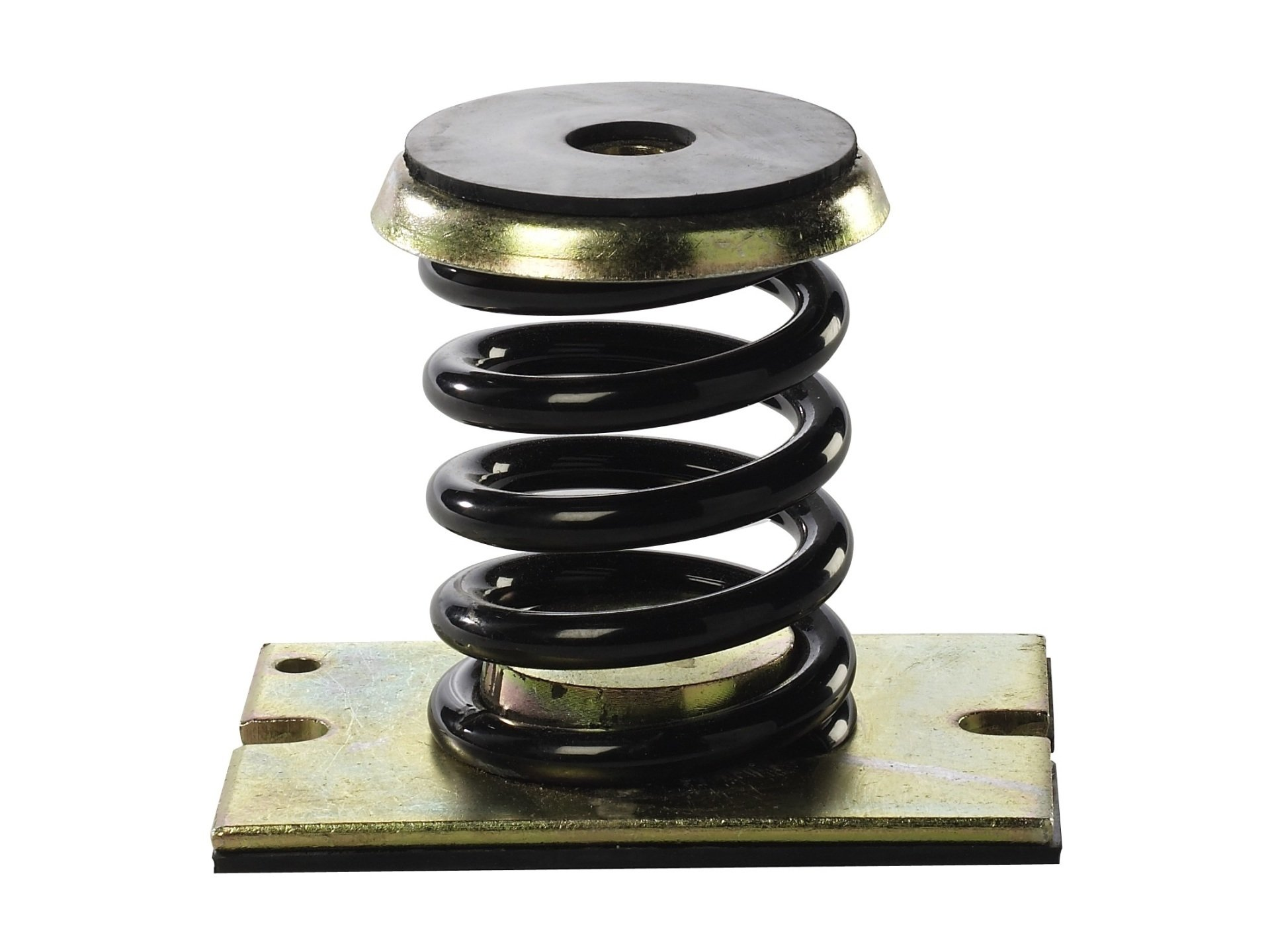

Les supports de la série SR sont constitués de :
- un, deux ou quatre ressorts (selon le type) en acier à haute résistance de classe C1 selon la norme NFA 47-301, pouvant être comprimé à bloc
- (un ressort) : deux noyaux de centrage sur lesquels le ressort est clipsé,
- (deux à quatre ressorts) 4 ou 8 coupelles avec noyaux de centrage sur lesquels les ressorts sont emmanchés en force à la presse,
- une ou deux plaques (selon le type) recouvertes d’une feuille de néoprène d’épaisseur 3mm assurant l’adhérence.
Les ressorts sont protégés par une peinture époxy noire épaisse ; les pièces mécaniques sont traitées par zingage-bichromatage.
Conditions d’ambiance : -40°C à +60°C
Options selon les types de support (à préciser au moment de la commande) :
« L » : ensemble de mise à niveau
« R » : semelle inférieure en mousse de polyuréthane pour applications acoustiques (ajouter 9 mm à la hauteur des supports)
Application
Cette série de supports est destinée aux petits, moyens et gros matériels nécessitant une isolation vibratoire poussée : protection passive vis-à-vis de l’extérieur ou suspension active de toutes sortes de machines vibrantes.
Elle est tout particulièrement recommandée pour l’isolation des machines tournantes de tous types : groupes électrogènes, centrales de traitement d’air, ventilateurs pompes, etc…
Performance
Suivant les charges et les modèles, les fréquences naturelles de ces supports se situent entre 2.0 Hz et 5 Hz, ce qui leur confère un très haut pouvoir filtrant, même pour des machines tournant à très basse vitesse.
Pour de plus amples informations voir notre catalogue à télécharger : gamme complète et détails techniques gamme SR (p 58)
Les solutions : boîtes précontraintes à un ou plusieurs ressorts
Caractéristiques

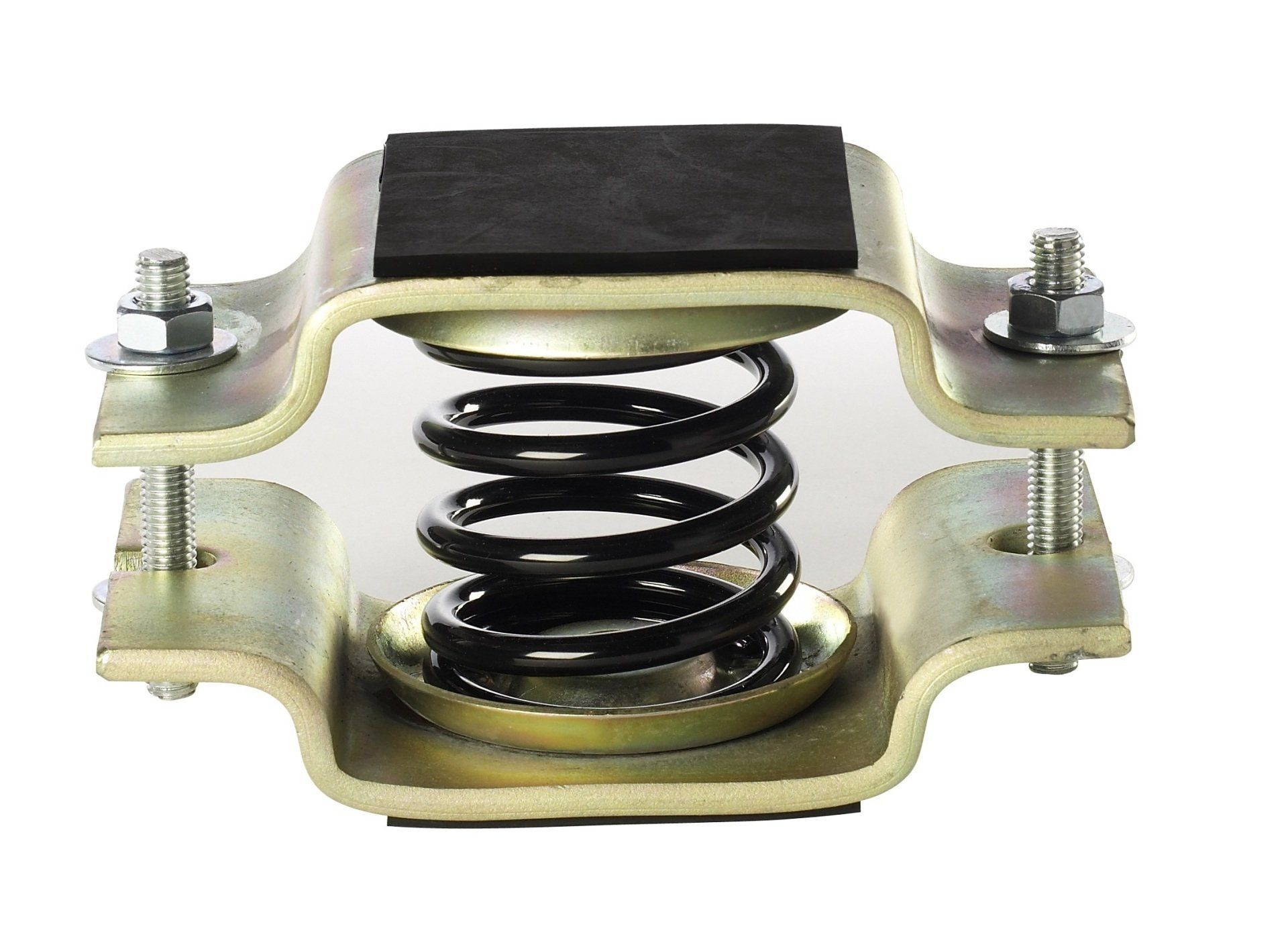

Les supports des séries SRP sont des boîtes à ressorts, précontraintes en usine, de fréquence propre voisine de 3 Hz, constituées des éléments suivants :
- 1 à 4 ressorts à haute résistance (selon modèle), de classe C1 (NFA 47-301), protégé par une peinture époxy noire,
- 2 pièces mécano-soudées, protégées par zingage-bichromatage,
- 2 à 4 tiges filetées zinguées M10 ou M12 (selon modèle), assurant la précontrainte, équipées de jeux de plaquettes de sécurité amovibles, à démonter après installation,
- 2 plaques de caoutchouc néoprène évitant toute fixation et améliorant le filtrage solidien hautes fréquences.
Options selon les types de support (à préciser au moment de la commande)
:
« G » : boîtiers galvanisés et visserie en inox pour le montage en extérieur
« R » : semelle inférieure en mousse de polyuréthane pour applications acoustiques (ajouter 9 mm à la hauteur des supports)
Application
Cette série de supports est particulièrement destinée à la suspension élastique de machines tournantes installées sur dalle flottante en béton. La précontrainte permet de réaliser des calages de mise à niveau sans nécessité de lever l’appareil en entier avec une grue ou des vérins. Elle est également utilisée avec succès pour le supportage des grosses tuyauteries.
Certains modèles de la série peuvent être installés dans le coffrage de fond de dalle, laquelle est coulée ensuite : cela évite le levage de la dalle (nous consulter pour la procédure)
.
Pour de plus amples informations voir notre catalogue à télécharger : gamme complète et détails techniques gamme SRP (p 76)
Les solutions : boîtes à 1 ou plusieurs ressorts amortis
Caractéristiques

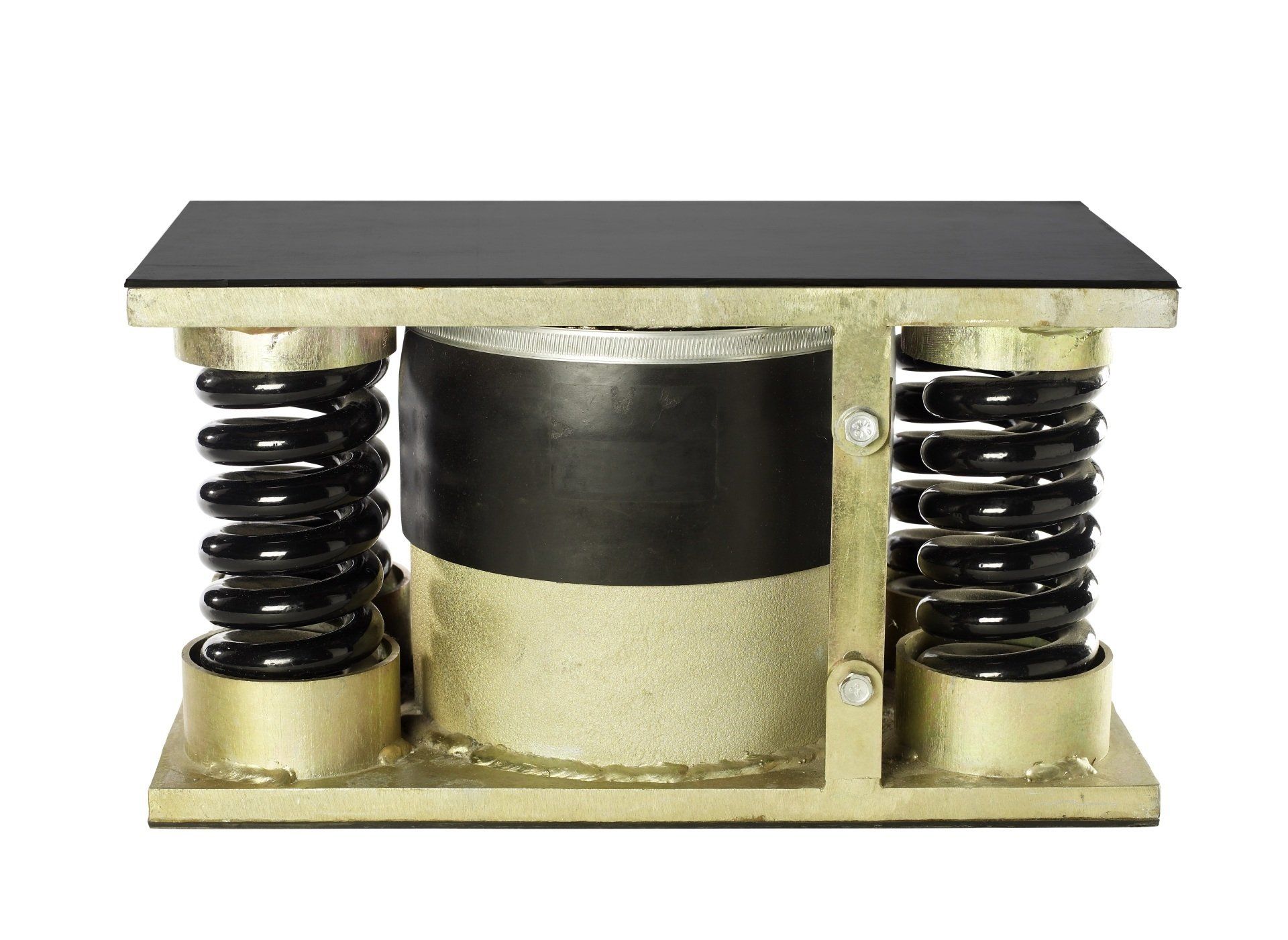

Les supports élastiques SAM sont des boîtes à ressorts, à très basse fréquence jusqu’à une fréquence propre voisine de 2 à 5Hz (selon les modèles), constituées des éléments suivants :
- 1 à 4 ressorts à haute résistance de classe C1 (NFA 47-301), protégé par une peinture époxy noire, ou selon les modèles de ressorts en acier mangano-siliceux, admettant une grande déflexion et protégé par une peinture époxy noire,
- 2 pièces mécano-soudées, protégées par zingage-bichromatage,
- 1 amortisseur visqueux central utilisant un fluide à très haute viscosité et possédant une très grande stabilité tant en température que dans le temps ; il est protégé par une manchette en caoutchouc néoprène maintenue par un collier à vis en inox,
- 2 à 4 tiges filetées zinguées M10 ou M12 (selon modèle), assurant la précontrainte, équipées de jeux de plaquettes de sécurité amovibles, à démonter après installation,
- 2 plaques de caoutchouc néoprène évitant toute fixation et améliorant le filtrage solidien hautes fréquences
Options selon les types de support (à préciser au moment de la commande)
:
« G » : boîtiers galvanisés et visserie en inox pour le montage en extérieur
« R » : semelle inférieure en mousse de polyuréthane pour applications acoustiques (ajouter 9 mm à la hauteur des supports)
Application
Les séries SAM sont particulièrement destinées à la suspension élastique de machines tournantes (groupes électrogènes, compresseurs, ventilateurs, pompes vaporisateurs) soumises à des sollicitations transitoires tant internes qu’externes.
.
Pour de plus amples informations voir notre catalogue à télécharger : gamme complète et détails techniques gamme SAM (p 86)
Les solutions : boîtes à ressorts précontraintes amorties
Caractéristiques

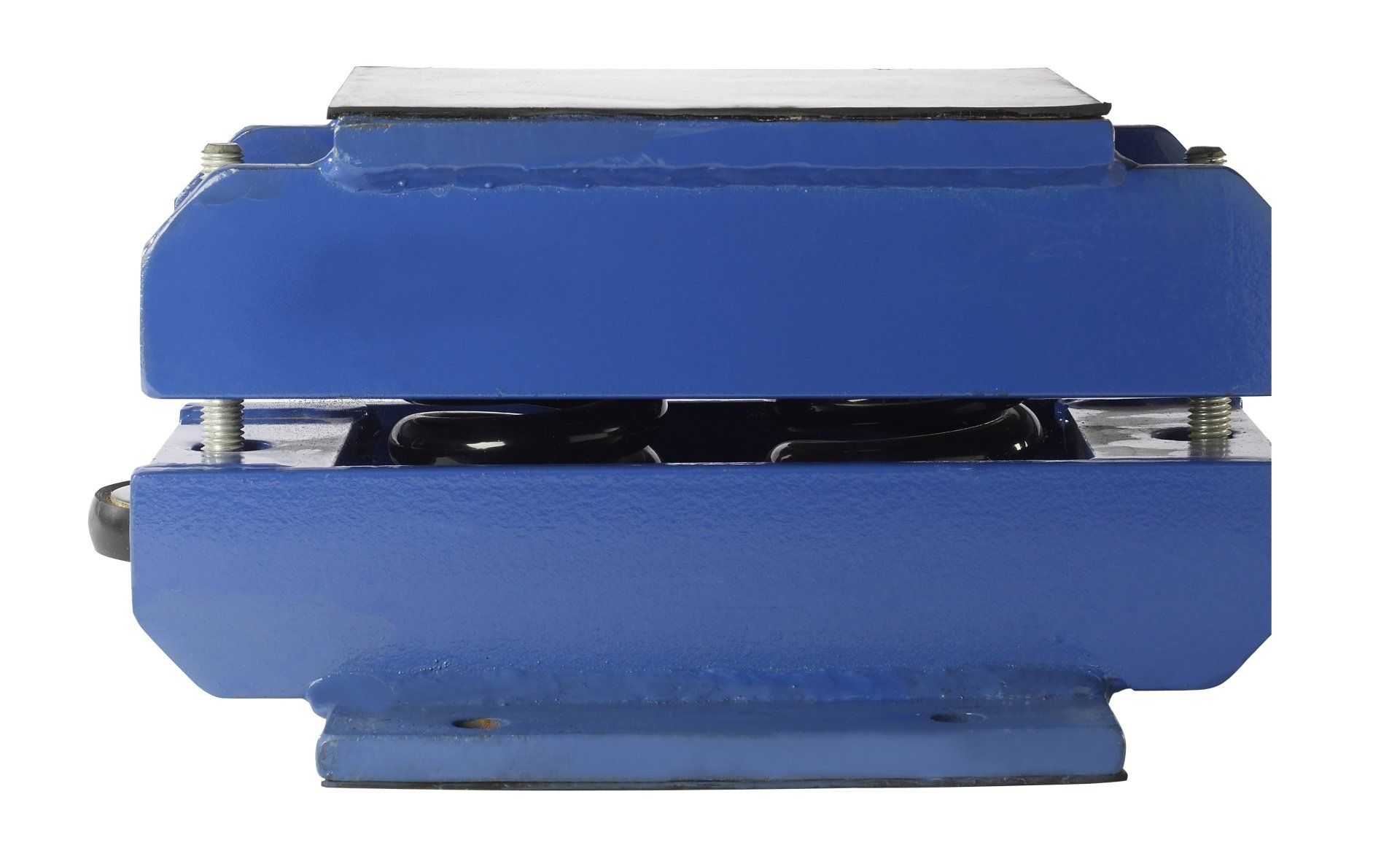

Les supports élastiques SAMP sont des boîtes à ressorts, à très basse fréquence dotées d’un amortisseur visqueux et livrées précontraintes. Elles sont constituées de :
- 1 à 4 ressorts (selon les modèles) à haute résistance de classe C1 (NFA 47-301), protégé par une peinture époxy noire,
- 1 amortisseur visqueux central utilisant un fluide à très haute viscosité et possédant une très grande stabilité tant en température que dans le temps ; il est protégé par une manchette en caoutchouc néoprène maintenue par un collier à vis en inox,
- 2 demi boîtiers permettant de supporter l’effort de précontrainte ; la précontrainte est réalisée à l’atelier par une presse et maintenue par 4 tiges filetées zinguées M12 ou M14 (selon modèle). Celles-ci doivent impérativement être déposées avant la mise en place,
- 2 plaques de caoutchouc néoprène évitant toute fixation et améliorant le filtrage solidien hautes fréquences.
Options selon les types de support (à préciser au moment de la commande) :
« G » : boîtiers galvanisés et visserie en inox pour le montage en extérieur
« R » : semelle inférieure en mousse de polyuréthane pour applications acoustiques (ajouter 9 mm à la hauteur des supports)
Application
Les séries SAMP sont particulièrement destinées à la suspension élastique de machines tournantes (groupes électrogènes, compresseurs, ventilateurs, pompes vaporisateurs) soumises à des sollicitations transitoires tant internes qu’externes.
Pour de plus amples informations voir notre catalogue à télécharger : gamme complète et détails techniques gamme SAMP (p 96)
Les solutions : mousse de polyuréthane micro cellulaire

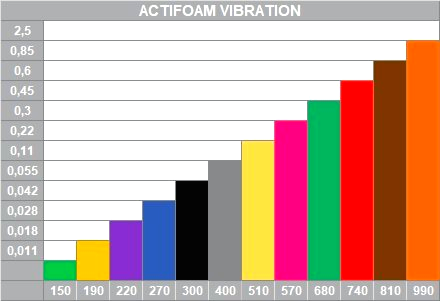

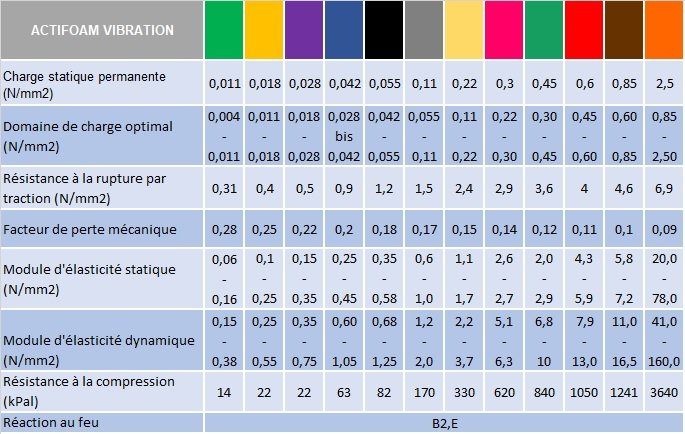

L’Actifoam vibration est une mousse de polyuréthane à alvéoles ouvertes et fermées destinée à l’isolation antivibrations. Il est disponible en 12 versions différentes.
Versions standards en stock, départ entrepôt :
- Rouleaux
pour les types 150, 190, 220, 270, 300 :
Epaisseur : 12 et 25 mm (épaisseurs spéciales sur demande)
Longueur : 5 000 mm (longueurs spéciales sur demande)
Largeur : 1 500 mm
- Dalles
pour les types 400, 510, 570, 680, 740, 810, 990
Epaisseur : 12 et 25 mm (épaisseurs spéciales sur demande)
Longueur : 1 500 mm
Largeur : 1 000 mm
- Bandes/Dalles
sur demande. Possibilité de découpage à la presse, de découpe au jet d’eau et d’enduction autoadhésive.
-
![]()
-
![]()
Actifoam
Button
ACTIFOAM : 150/220/300/400/510/570/680
Patins ACTIFOAM SP, ST et BD 75 x 100mm
PRINCIPE
Les patins ACTIFOAM SP, ST et BD
sont utilisés pour l’amortissement des vibrations et le découplage des sons émanant de corps solides.
Leur fréquence propre minimum de 9 à 8 Hz, selon la densité, permet d’obtenir un taux de filtrage supérieur à 95%, pour des machines tournant à 3000 t/mn.
Ils sont utilisés pour le découplage de machines tournantes de tous types : centrales de traitement d’air, unités extérieures de climatisation, pompes, ventilateurs, compresseurs, groupes électrogènes, machineries d’ascenseur, avec ou sans massif inertiel.
Des plaques de fixation inférieures et supérieures permettent de les ancrer au support et à la machine.
DESCRIPTIF
- Les patins ACTIFOAM SP, sont constitués de mousse de polyuréthane cellulaire d’épaisseur 50mm résistante à l’ozone et imputrescible, avec une plaque de fixation inférieure et supérieure et tôle d’acier zinguée bichromatée, recouverte d’une feuille de néoprène de 2mm assurant l’adhérence. Chaque modèle est identifiable grâce à sa couleur, permettant une installation simple, fiable et rapide. Le choix des différents modèles dépend de la charge à reprendre.
- Les patins ACTIFOAM ST et BD, sont constitués de mousse de polyuréthane cellulaire d’épaisseur 50mm résistante à l’ozone et imputrescible. Chaque modèle est identifiable grâce à sa couleur, permettant une installation simple, fiable et rapide. Le choix des différents modèles dépend de la charge à reprendre.
PRÉSENTATION
- Les patins ACTIFOAM SP, ST et BD,
sont disponibles au format de 75 x 100 mm, en 7 densités permettant une large plage d'utilisation. Ils sont utilisables à l’intérieur comme à l’extérieur. Sur demande, des plaques de 1m x 1,5m sont également disponibles.
Pour de plus amples informations voir notre catalogue à télécharger : gamme complète et détails techniques gamme ACTIFOAM (p 106)
