La totalité de notre production de baffles est fabriquée dans notre atelier d'Ercuis dans l'Oise.
BETRAC
Traitement des bruits aériens
Le savoir faire d'un vrai partenaire
Depuis sa création en 1976, BETRAC s'est spécialisée dans le traitement des bruits des installations de ventilation et de climatisation
L'expérience
Par son expérience dans le traitement du bruit CVC, BETRAC oriente ses clients vers l´association des techniques les plus efficaces, en conservant la maîtrise du résultat.
Depuis notre création, notre souhait a toujours été d'associer nos clients à la création et à la réalisation des solutions acoustiques en apportant conseils et services.
Les valeurs
Depuis de nombreuses années, nous avons mis en place un système interne de management de la qualité permettant à nos clients d’avoir l’assurance que nos prestations seront toujours exécutées suivant une qualité optimale sur le plan technique et économique.
Notre organisation et notre exigence de qualité répondent aux normes internationales.
Nous garantissons le gain acoustique sur le résultat final.
Nos différentes solutions acoustiques

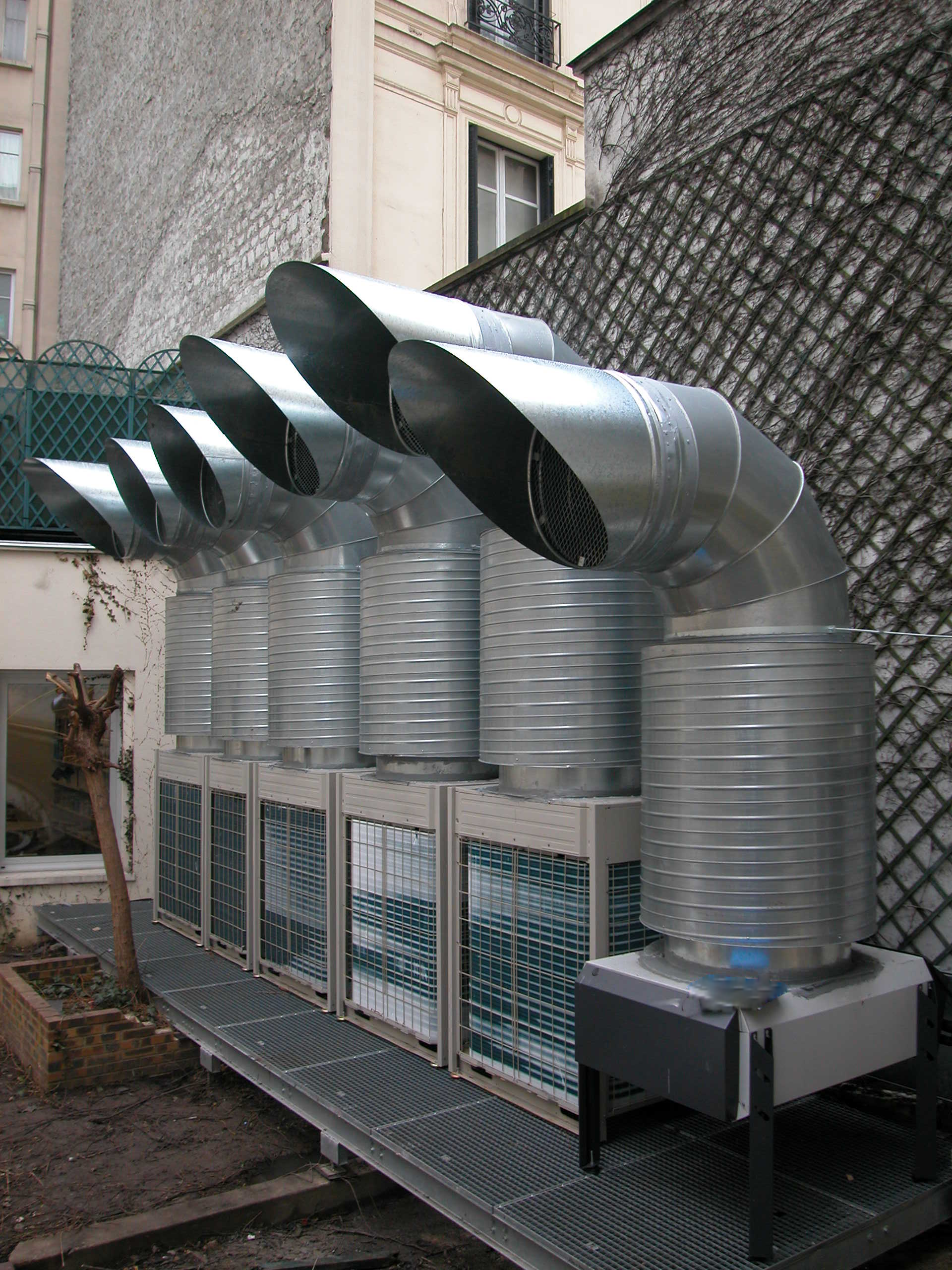

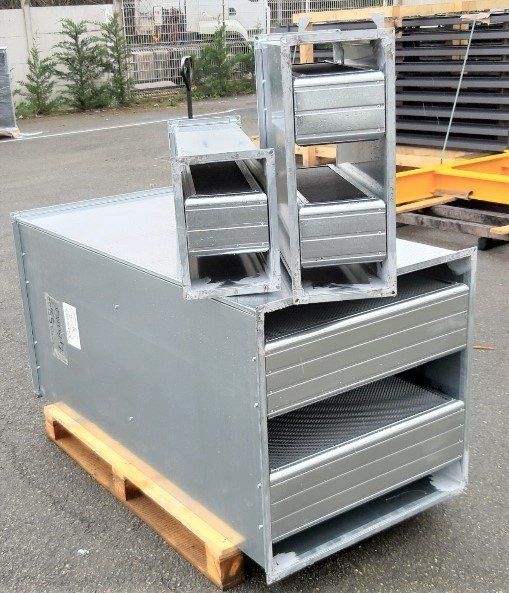

Les solutions : silencieux à baffles
Description
- En standard, le baffle acoustique est composé d'un panneau de laine minérale surfacé d'un voile de verre et d'un cadre en tôle galvanisée,
- Classement de réaction au feu : EUROCLASSE A1 (M0),
- Il est prêt à être inséré en gaine ou dans une trémie maçonnée.
Options disponibles
- Surfaçage par un tissu de verre haute résistance (pour salle blanche, laboratoire...),
- Bec d'attaque, pour limiter les pertes de charges,
- Résonateur, pour une meilleure efficacité acoustique dans les basses fréquences,
- Certification 400°C/2h, pour les réseaux de désenfumage,
- Protection mécanique par une tôle perforée,
- Surfaçage par un voile de verre,
- Réalisation INOX ou Aluminium.
Dimensionnement
L'équipe BETRAC optimise, pour vous, le dimensionnement des silencieux en respectant au mieux vos contraintes de mise en oeuvre.

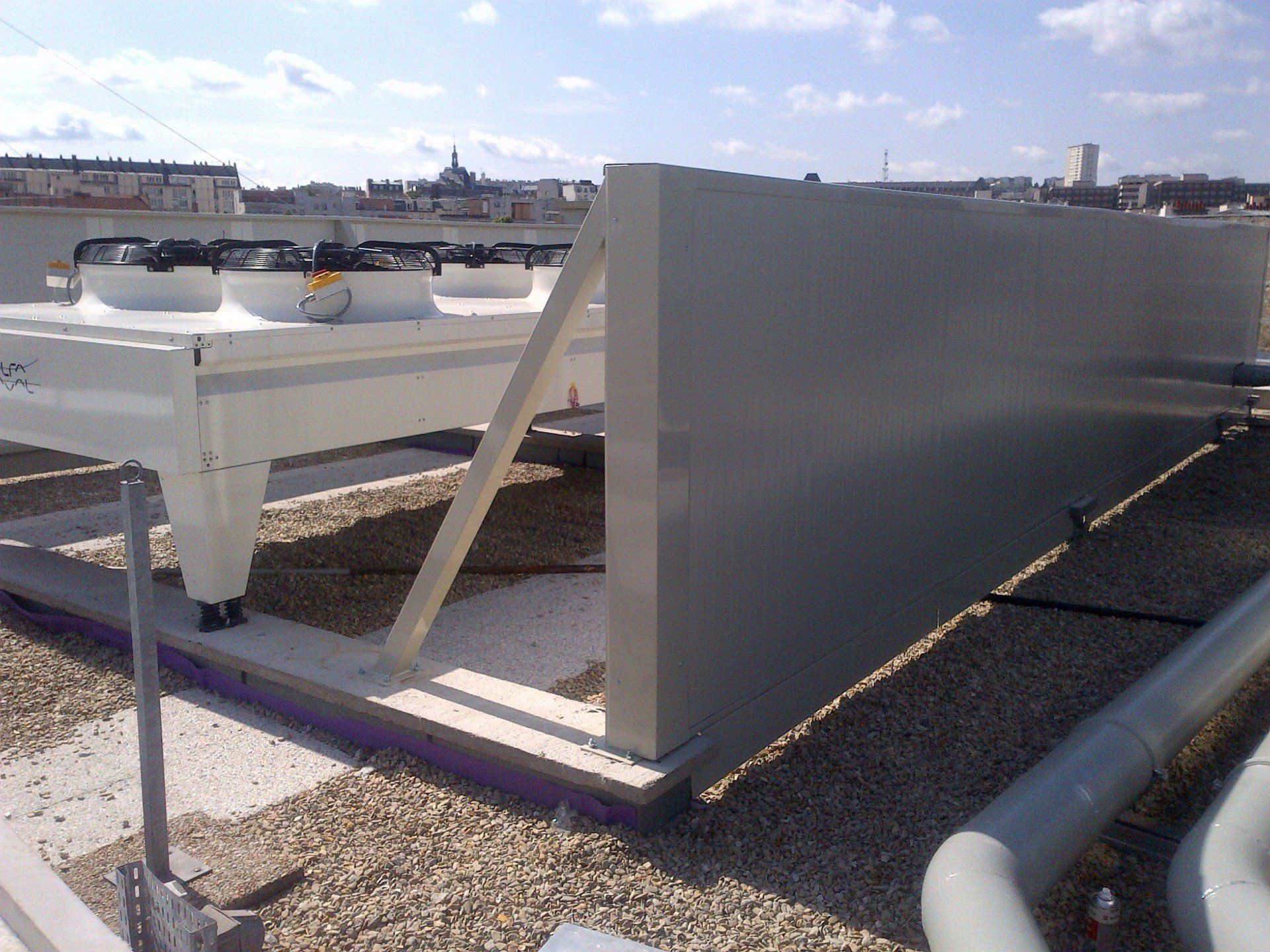

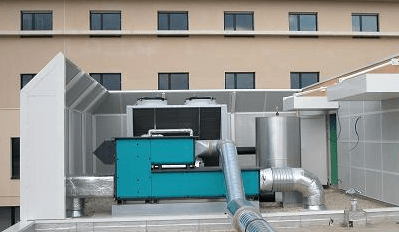

Les solutions : les écrans acoustiques
Les écrans acoustiques
Confrontée aux problèmes des réductions de niveaux sonores des équipements placés à l'extérieur des bâtiments, BETRAC a développé une gamme très performante d'écrans acoustiques.
Efficacité
Les dimensions de l'écran acoustique sont optimisées pour bénéficier au maximum de la zone d'ombre, en tenant compte de la distance entre l'auditeur et la zone de bruit.
Technique et Esthétique
- Intégration parfaite sur le bâtiment concerné. Choix important de coloris pour la finition. Possibilité de recouvrement en bois,
- Prestation clé en mains,
- Performance acoustique optimisée,
- Calcul des ancrages et de la tenue au vent,
- Fabrication standard ou spécifique selon le problème posé,
- Montage par nos équipes.
Applications
L'écran acoustique trouve des applications multiples à l'extérieur des bâtiments, par exemple là où les équipements placés en terrasse (groupes frigorifiques, aérorefroidisseur, ventilateurs) créent des gênes vis-à-vis du voisinage.
Performances
Les écrans acoustiques limitent l'énergie sonore rayonnée par la source, et permettent de diminuer le niveau acoustique de l'autre côté de la barrière dans l'espace appelé "zone d'ombre".
L'atténuation acoustique apportée par la mise en place d'un écran n'excède pas 10 dB(A). Pour obtenir de meilleurs résultats optez pour un traitement de type capot acoustique.

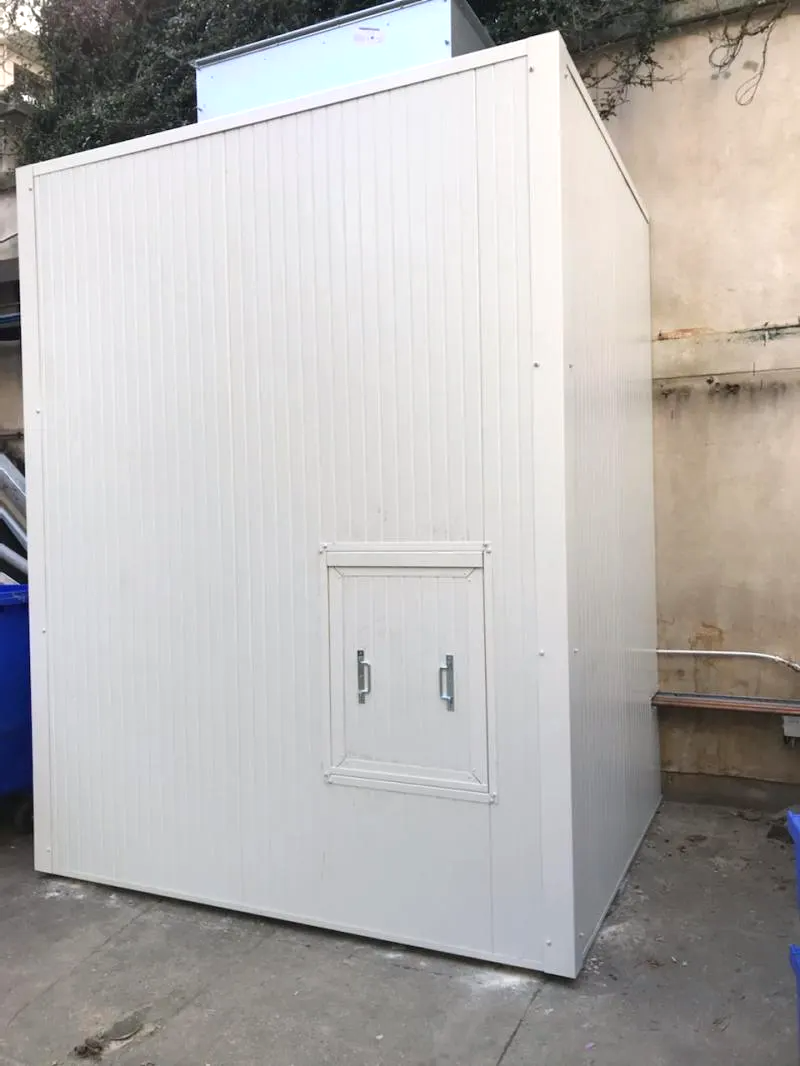

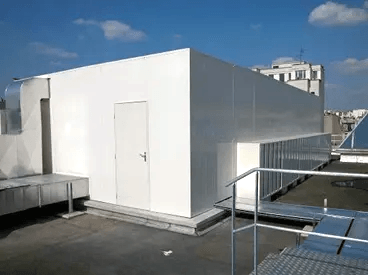

Les solutions : les cabines et capots
Les capots permettent de traiter les problèmes de bruit lorsque l'atténuation recherchée est supérieure à 10 dB(A).
BETRAC analyse la problématique in situ et vous propose une solution clé en main.
La réglementation actuelle, relative à la limitation des niveaux sonores vis-à-vis des postes de travail ou des riverains, rend fréquemment nécessaire la réalisation de capots sur des équipements bruyants tels que compresseurs, ventilateurs ou brûleurs...
Le système de capot modulaire que nous avons développé permet une installation rapide, économique et offre des performances acoustiques optimales.
Chaque installation fait l'objet d'un plan soumis à approbation.

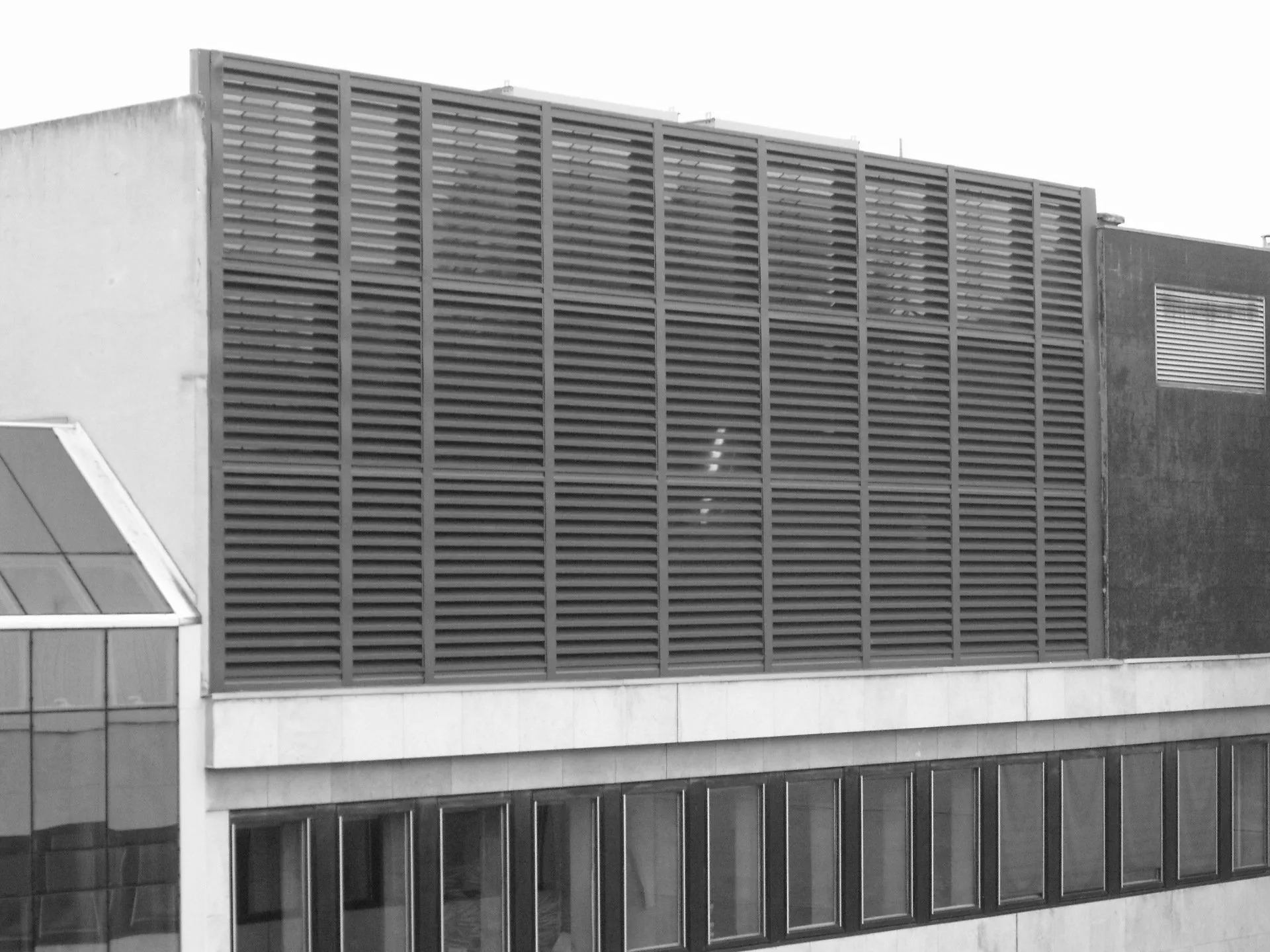

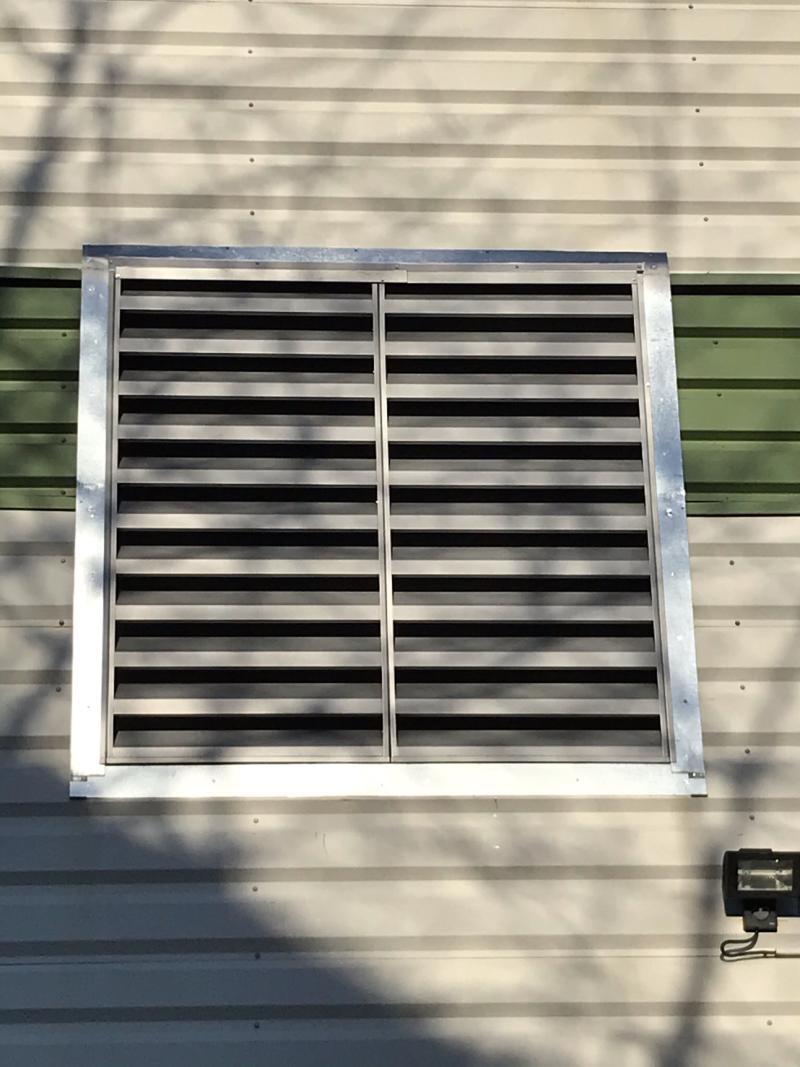

Dans tous les bâtiments, les ouvertures nécessaires pour assurer la ventilation des locaux techniques nécessitent la mise en place de grilles pare-pluie et parfois l'utilisation de silencieux, lorsque l'environnement l'oblige.
Pour simplifier ces réalisations et réduire l'encombrement de ces éléments, BETRAC propose des grilles acoustiques qui répondent parfaitement à ces impératifs et qui sont utilisables dans de très nombreux domaines d'applications.
Exemples
- Prises d'air frais pour locaux techniques (Tours aéroréfrigérantes, groupes électrogènes...),
- Installation de climatisation et de ventilation,
- Réalisation d'écran acoustique autour d'appareillages bruyants.
Fabrication
Les grilles acoustiques sont composées d'éléments standard implantés dans un caisson métallique de 300 mm d'épaisseur en tôle d'acier galvanisée.
Pour de meilleure performance acoustique, la grille est doublée et placée en chevron.
La société BETRAC peut vous proposer des finitions spéciales en aluminium anodisé ou en tôle prélaquée pour des utilisations en atmosphère corrosive ou des raisons esthétiques.
Dimensions
Les éléments standard de base sont modulaires et permettent de couvrir la quasi totalité des ouvertures à traiter. Ils peuvent être assemblés entre eux pour réaliser le traitement de baies de dimensions importantes.
Options
- Grilles anti-volatiles,
- Grilles montées sur axe pivotant,
- Pièces d'assemblage pour grille en éléments multiples.
Produits : les portes acoustiques
BETRAC vous propose des portes étanches et acoustiques d'indices d'affaiblissement 42 et 49 dBA.
Exemples de réalisations
La version 42 dBA est la plus couramment utilisée pour les centrales techniques (groupes électrogènes, centrales de traitement de l'air...), locaux industriels.
Fabrication
les portes sont fabriquées sur mesure en fonction de vos contraintes techniques.
Dimensions
Les portes peuvent être réalisées à un ou plusieurs vantaux en fonction de vos dimensions.
Exemples de fabrication
- Systèmes anti-panique avec ou sans clé,
- Porte sans seuil,
- Porte sans montant central,
- Atténuations sonores,
- 42 et 49 dBA sur un bruit Rose.
Les indices d'atténuation sonore ont été mesurés en laboratoire et font l'objet de procès verbaux.
Pour tout complément d'information ou note de calcul, n'hésitez pas à nous contacter.
Bureau d'étude acoustiqueCVC- Production frigorifique - Energie
Le spécialiste de l'ingénierie acoustique CVC
Les ingénieurs acousticiens de BETRAC calculent le niveau sonore de vos réseaux par une étude, et préconisent les traitements nécessaires.
L'acoustique des systèmes de chauffage, ventilation, climatisation (CVC) passe par une étude et le dimensionnement de vos réseaux.
En effet la puissance acoustique générée par les installations (VMC, CTA, etc.) est susceptible d'être amplifiée ou atténuée.
Exemples de sources sonores :
Bruit généré vers l’intérieur du bâtiment :
- Unité de traitement d’air
- Bouche de soufflage et de reprise
- Grille de diffusion
- Transmissions solidiennes liées aux vibrations des ventilateurs
Bruit vers l’extérieur du bâtiment :
- Centrale de traitement d’air
- Groupes froids
Déroulement du process de l’étude acoustique
Etude vibratoire des équipements techniques :
- Analyse des problématiques et enjeux
- Préconisation et dimensionnement des boîtes à ressorts, et autres dispositifs anti-vibratoires suivant le type d’installation à traiter et son environnement
- Fourniture d’une note de calcul
Etude du bruit des équipement techniques :
- Recensement des sources sonores et leurs localisations
- Détermination des objectifs de niveaux sonores à ne pas dépasser

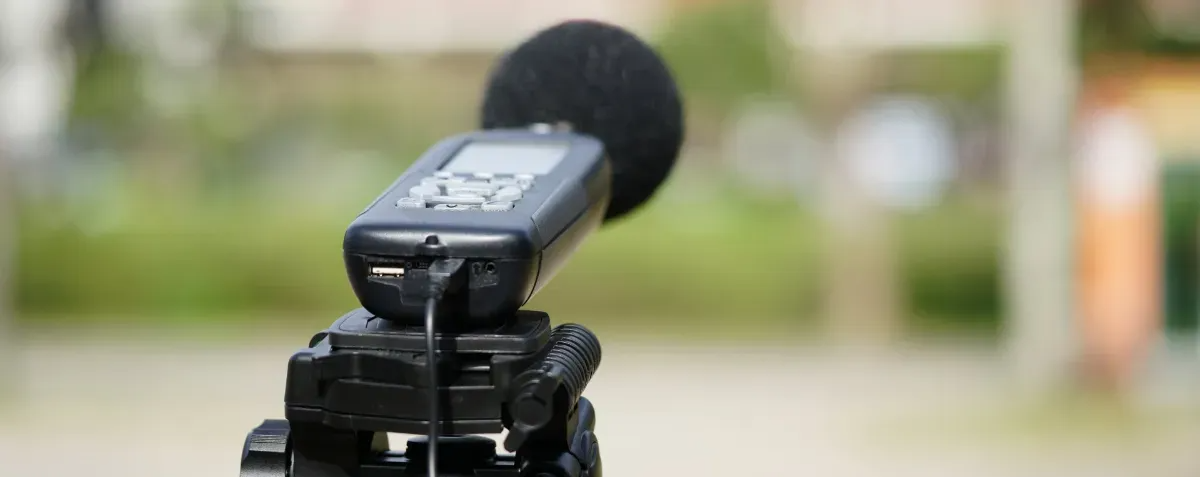

- Mesures acoustiques détaillées de ces sources sonores
- Modelisation et dimensionnement des solutions acoustiques
- Mesure de fin de chantier
